Под заказ 15с/лс/нж54бк
Клапан запорный игольчатый КЗИ
- Pn 0,1–25,0 МПа
- Dy 4–50 мм
- Монтажная длина 68 мм
Игольчатые клапаны и клапанные блоки
Клапаны запорные игольчатые, угловые, прямоточные, запорно-регулирующие и клапанные блоки. Производим по ТУ 3742-003-65658437-2016, ГОСТ и вашим ТЗ.
- от 100 штминимальная партия
- 1 часна коммерческое предложение
- ГОСТ, ТУ, ТЗпо чертежам и образцам
- Гарантияна все изделия по договору
Нужно другое исполнение?
Изготовим по вашему ТЗ, чертежу или образцу — инженеры снимут размеры и подготовят чертёж
Оставить заявку
Технические характеристики

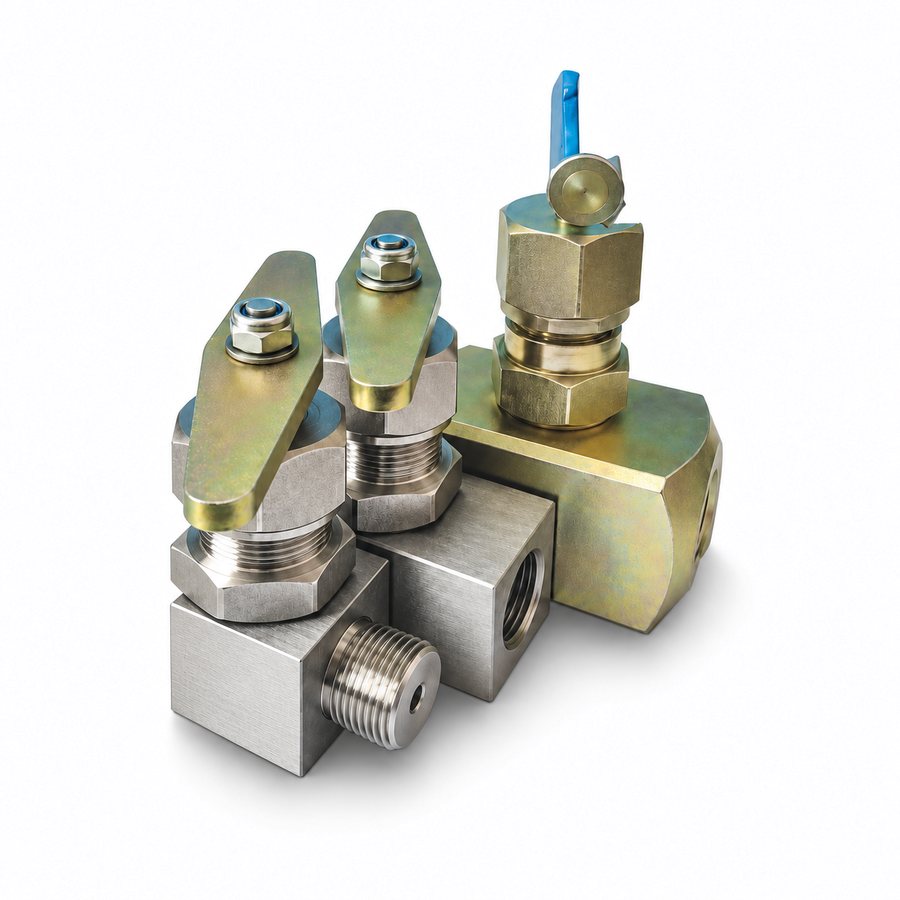

| Параметр | Тип 15с/лс/нж54бк | Тип 15с/лс/нж67бк |
|---|---|---|
| Номинальное давление Pn | 0,1–25,0 МПа | 0,1–40,0 МПа |
| Диаметр условного прохода Dy | 4, 6, 10, 15, 20, 25, 35, 50 мм | 4, 6, 10, 15, 20, 25, 35, 50 мм |
| Материал корпуса | Сталь 20 / 09Г2С / 12Х18Н10Т | Сталь 20 / 09Г2С / 12Х18Н10Т |
| Уплотнение в седле затвора | Металл по металлу | Металл по металлу |
| Уплотнение штока | Графлекс ГФ-2, фторопласт, полиацеталь | Защищённое: графлекс ГФ-2, фторопласт |
| Управление | Ручное | Ручное |
| Монтажная длина L | 68 мм | 100 мм |
| Изготовлено по | ТУ 3742-003-65658437-2016 | ТУ 3742-003-65658437-2016 |
Рабочая температура: от −60 °C до +450 °CГерметичность затвора: класс А по ГОСТ 9544-93Климатическое исполнение: УХЛ
Индивидуальное производство
Производим под заказ
Изготавливаем игольчатые клапаны, клапанные блоки, комплектующие КИПиА и монтажные соединения по ГОСТ, ТУ, вашим чертежам и ТЗ. Нет чертежа — пришлите фото или образец: инженеры снимут размеры и подготовят документацию.
- от 100 штминимальная партия
- 1 часна коммерческое предложение
- Гарантияна все изделия по договору
- 1ЗаявкаПрисылаете ТЗ, чертёж, фото или образец изделия
- 2РасчётПодбираем исполнение и материалы, готовим смету и КП
- 3СогласованиеФиксируем чертёж, сроки и условия оплаты в договоре
- 4ПроизводствоИзготовление и испытания на собственном участке 1000 м²
- 5ДоставкаУпаковка и отправка в любой регион России
Частые вопросы
Для каких рабочих сред подходят игольчатые клапаны?
Жидкие нефтепродукты, газы и смеси, к которым стойки материалы клапана, вода, пар, воздух, аммиак. Температура от −60 °C до +450 °C.
Можно ли заказать изделие по образцу без чертежа?
Да. Достаточно прислать фото или сам образец — наши инженеры снимут размеры и подготовят чертёж.
Какой минимальный заказ?
От 100 единиц
Как быстро вы отвечаете на запросы?
КП — в течение 1 часа в рабочее время. Технические вопросы — в тот же день.
Есть ли гарантия на изделия?
Да, предоставляем гарантию на все изделия. Условия указываются в договоре.
Клапан запорный игольчатый (игольчатый вентиль)
Клапан запорный игольчатый КЗИ, аналог 15с/лс/нж54бк по таблице фигур, используется в составе технологических трубопроводов — пробоотборных, дренажных, приборных (питающих различное контрольное оборудование) — с условным диаметром от 4 до 50 мм и рабочим давлением от 0,1 до 25 МПа.
Клапан запорный игольчатый (игольчатый вентиль) не теряет своей актуальности и сегодня, благодаря своим специфическим характеристикам, по следующим причинам:
- Высокая точность регулировки: благодаря тонкой игле можно точно регулировать поток жидкости или газа
- Высокое качество герметичности: обеспечивает надежную остановку потока, что важно в технологических процессах
- Работа с агрессивными средами: изготовленные из специальных материалов, такие клапаны способны работать с химическими веществами
- Широкий диапазон условий эксплуатации: применяются в химической промышленности, нефтехимии, фармацевтике, лабораториях и системах автоматизации, активно внедряются в автоматизированные системы, управляемые электроприводами
- В производстве используют новые композитные и коррозионностойкие материалы для повышения долговечности
- Миниатюризация: созданные компактными для узкоспециализированных задач
Игольчатые клапаны остаются востребованными там, где важна точная регулировка и надежная герметичность. В современных условиях они продолжают развиваться и внедряться в новые технологические решения.
